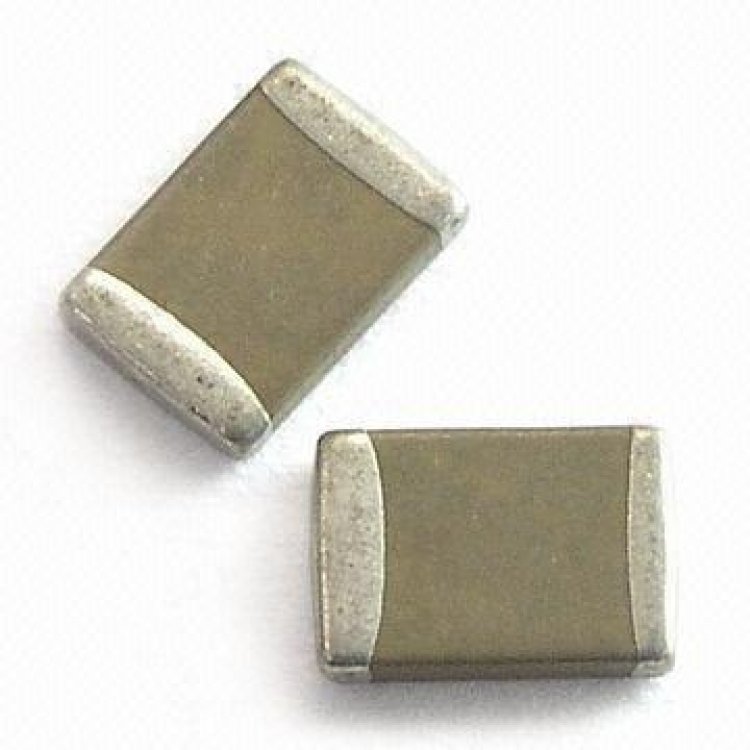

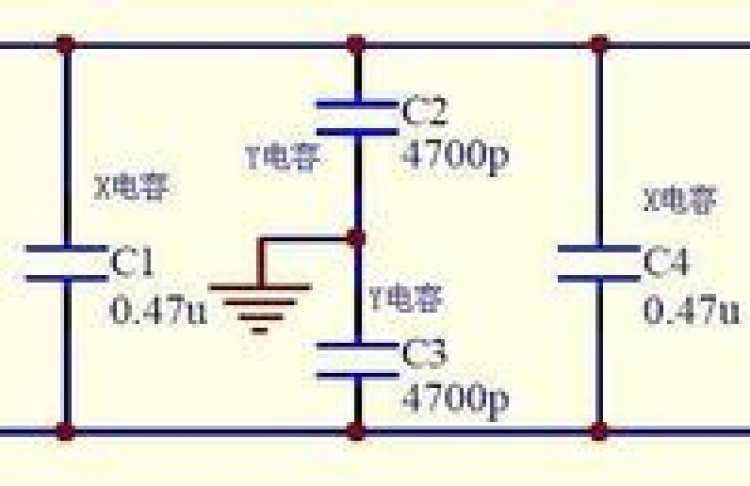

安全規格認證多層片式陶瓷電容器（ Safety Recognized MLCC）是一種特殊的貼片陶瓷電容（MLCC）簡稱安規電容，是指在電容器失效后，不會導致電擊，不危及人身安全的電容器， 它包括了X電容和Y電容。風華高科作為中國*大的被動元器件生產企業，在安規電容領域主營X1，X2，Y2，Y3等級的貼片安規電容。由于風華致力于貼片式無源器件的大規模生產，因此目前乃至可預期的將來均不生產直插安規電容產品。

風華新型貼片安規電容符合美國UL60950-1標準，采用獨石結構，體積小，電容量高，能在高壓下工作。表面貼裝的安裝方式適用于薄型電子設備。可應用于無變壓器的DAA調制調解器線路濾波器及耦合以及信息設備線路濾波器。

在批量焊接時，貼片安規電容只能使用回流焊，在小批量生產試制時采用手工焊接需要較高的技巧和經驗。

目前風華貼片安規電容的主要提供1808（公制：4520）、1812（公制：4532）、2220（公制：5750）、2225（公制：5763）四個封裝。風華可根據客戶的特殊要求設計符合客戶需求定制特殊封裝尺寸乃至特殊參數的產品，但是需要有較大的采購規模。

安規電容規格書下載(1.14M，中文PDF格式)

常規貼片安規電容容量值表：

2pf、5pf、6.8PF、8.2PF、10PF、15PF、22PF、33PF、47PF、56PF、68PF、82PF、100PF、120PF、150PF、180PF、220PF、270PF、330PF、470PF、680PF、820PF、1.0nF、1.5nF、2.2nF 、3.3nF、4.7nF、6.8nF

規格與型號

① 代號

X1	Y2	X2	Y3
X1 安規電容器	Y2 安規電容器	X2 安規電容器	Y3 安規電容器

② 尺寸

代號	08	12	20	25
尺寸規格	1808	1812	2220	2225
英制(L×W)inch	0.18×0.08	0.18×0.12	0.22×0.20	0.22×0.25
公制(L×W)mm	4.50×2.00	4.50×3.20	5.70×5.00	5.70×6.30

③ 介質種類

介質種類(Dielectric Code)	CG	B/
介質材料 (Dielectric)	COG 或NPO	X7R

④ 標稱容量（位 ：pF）

表示方式	實際值	注：頭兩位數字為有效數字，第三位數字為0的個數；R 為小數點。
102	10×100
220	22

⑤ 容量誤差

代碼 (Code)	J	K	M
誤差 (Tolerance)	±5.0%	±10.0%	±20%

⑥ 工作電壓：交流250V

⑦ 端頭材料： N表示三層電鍍端頭

⑧ 包裝方式：用T來表示編帶包裝。

南京南山半導體部分熱銷X7R材質（B料）3KV型號推薦：

X220B472K302N（2220X2電容4.7nf10%精度）

Y208B222K302NT(1808封裝Y2電容2.2nF)

Y208B332K302NT(1808封裝Y2電容3.3nF)

Y212B102K302NT(1812封裝Y2電容1nF)

Y312B102K302NT(1812 Y3電容 1nF)

X208B102K302NB(1808 X2電容 1nF)

Y208B102K302NB(1808Y2電容1nF)

Y220B222K302NT(2220Y2電容2.2nF)

Y220B472K302NT(2220Y2型4.7nF)
